Одборот за развој на табла RK3588 има за цел да овозможи флексибилни комбинации помеѓу основната табла и функционалните под-табли (табла за превозникот) со усвојување на модуларен дизајн и користење на стандардизирани интерфејси (на пр. PCIE, MXM, конектори со голема брзина на табла-табла) конектори) конектори)
Кога се споредува со интегриран компјутер или компјутер со единечна табла, матичната плоча од табла до таблата ги споделува следниве основни предности:
| Предност | Одбори за развој на B2B | Традиционални табли на MCU |
| Проширување | Модуларен, топол променлив | Фиксни периферни уреди, скокачки жици |
| Квалитет на сигналот | Поддржува сигнали на ниво на GHz | Ограничено на GPIO/UART со мала брзина |
| Брзина на развој | Повторно користете ги валидни модули | Бара целосен редизајн на хардвер |
| Користете случаи | Комплексни системи (АИ/индустриски) | Едноставна контрола (најавување на сензори) |
● Моќен СПЦ: Rockchip RK3588 (8-јадрен кортекс-A76/A55, 6TOPS NPU)
● Модуларен дизајн: Флексибилни конектори за B2B за сопствена експанзија
● Интерфејси со голема брзина: PCIe 3.0, USB 3.1, двоен гигабит Етернет, SATA
● Мулти-дисплеј: Поддржува 8K@60FPS + 4K@60FPS Симултан излез
● Индустриски степен: -40 ° C до +85 ° C операција
● Богати интерфејси: Mini Pcie, M.2 M Key, MIPI CSI
● Мулти-екран Различен дисплеј: Поддржува хетероген дисплеј со три екран и хетероген дисплеј со четири екран. Hdmi*2; Mipi dsi*2; Тип-Ц (поддржува ДП протокол)

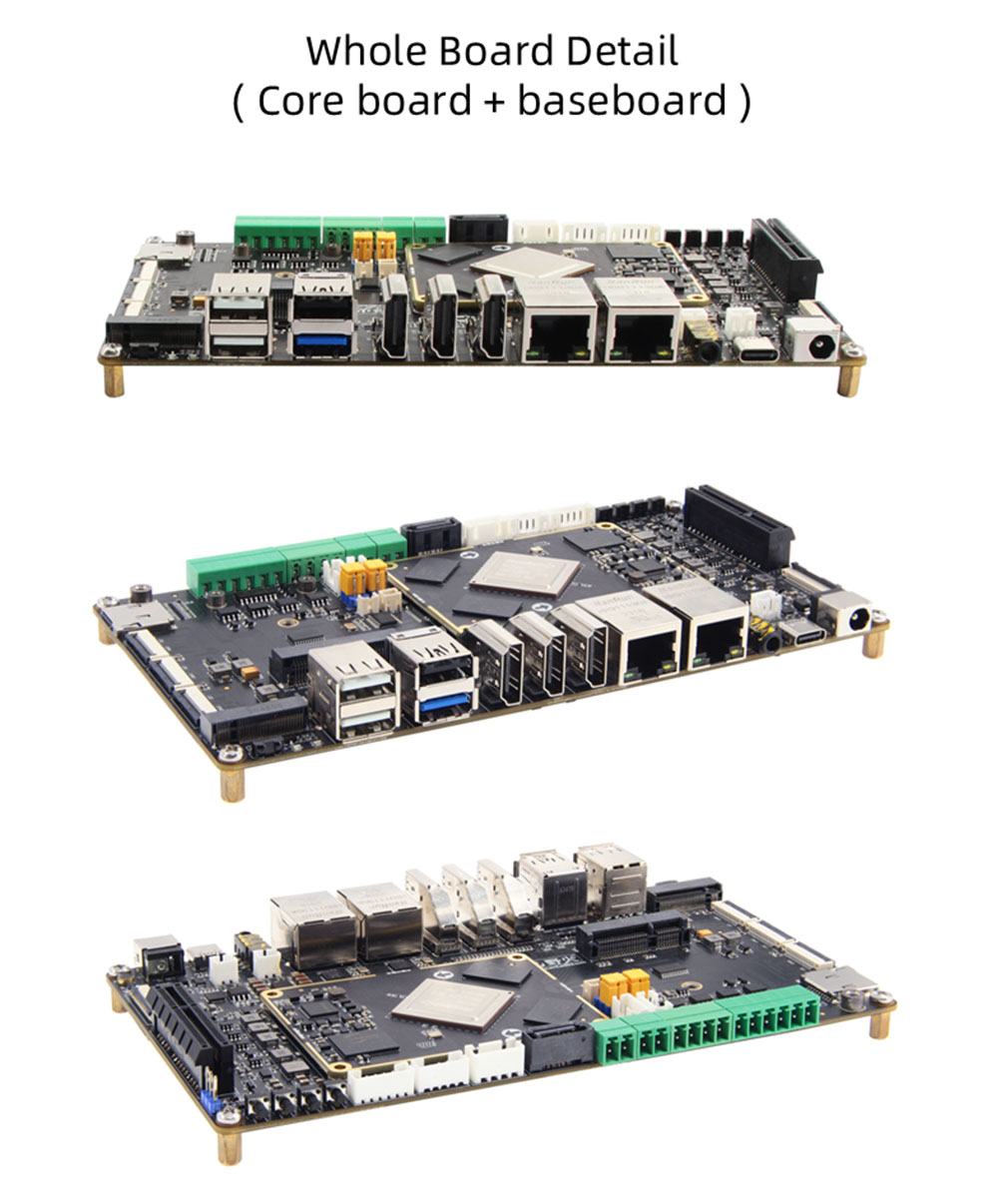

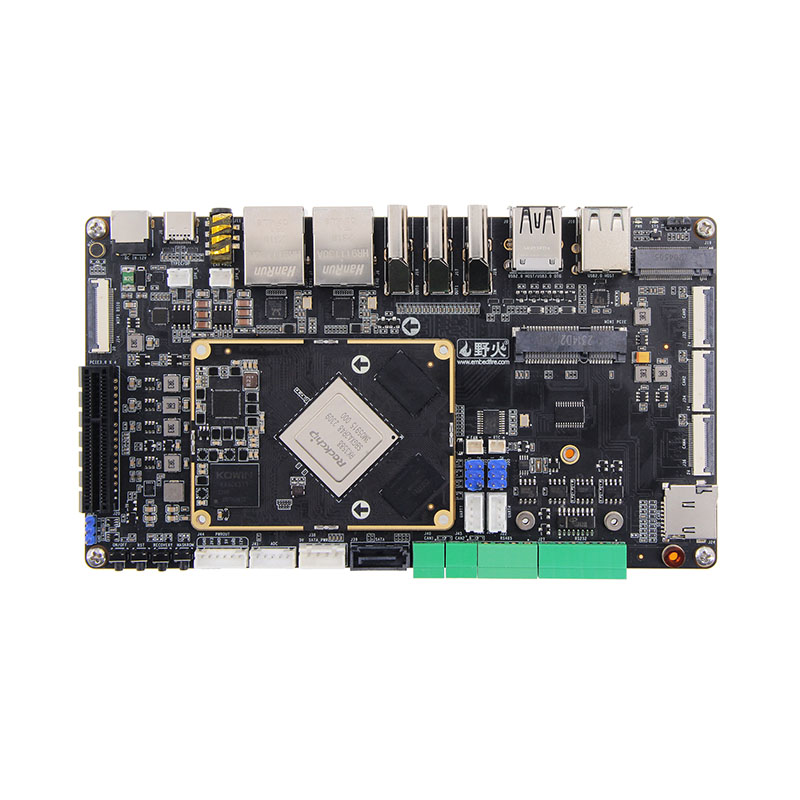

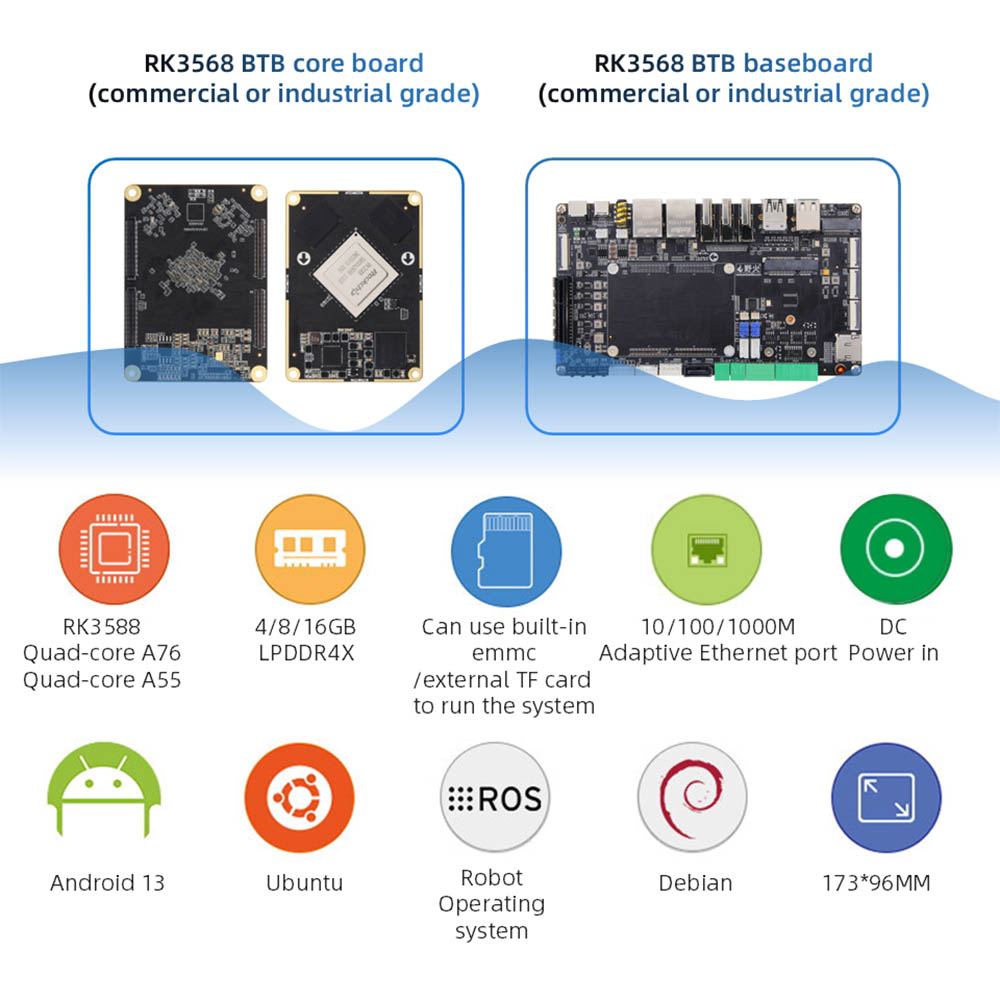

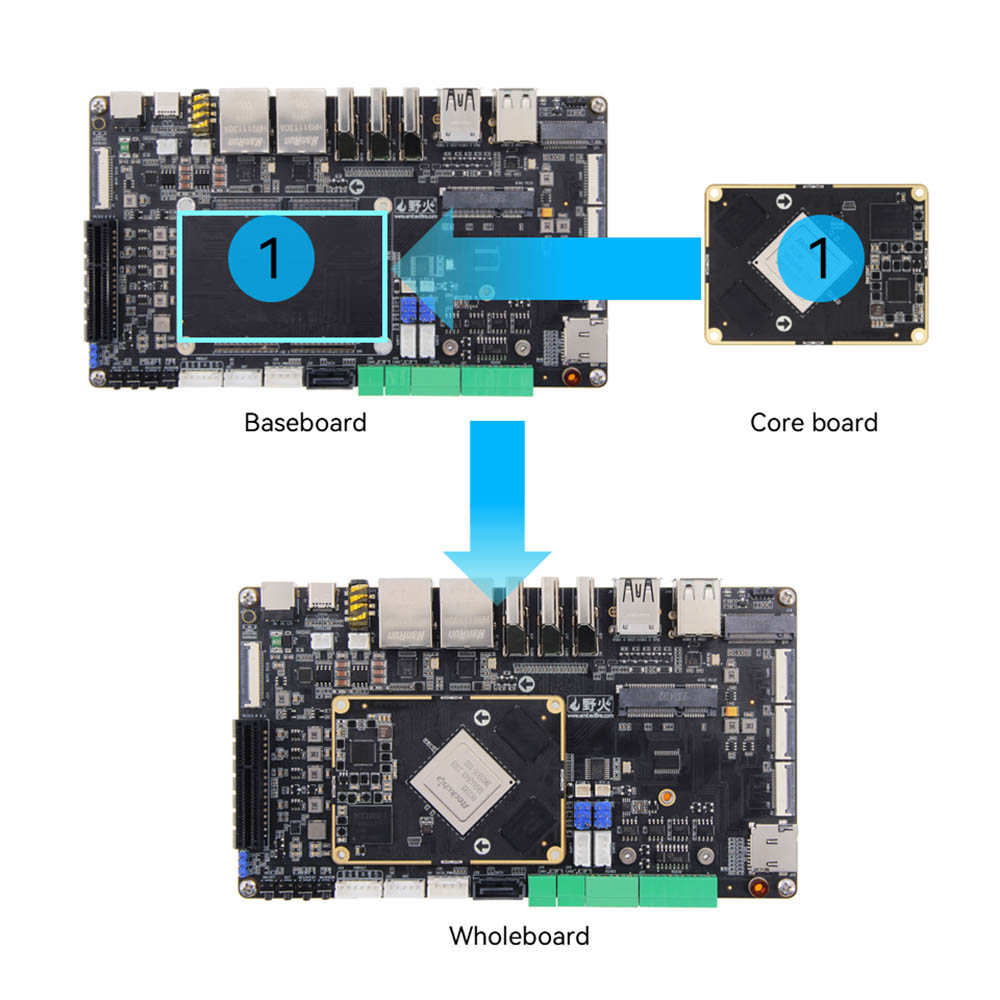

Матичната плоча BTB се состои од основна табла и табла за носач/ табла.

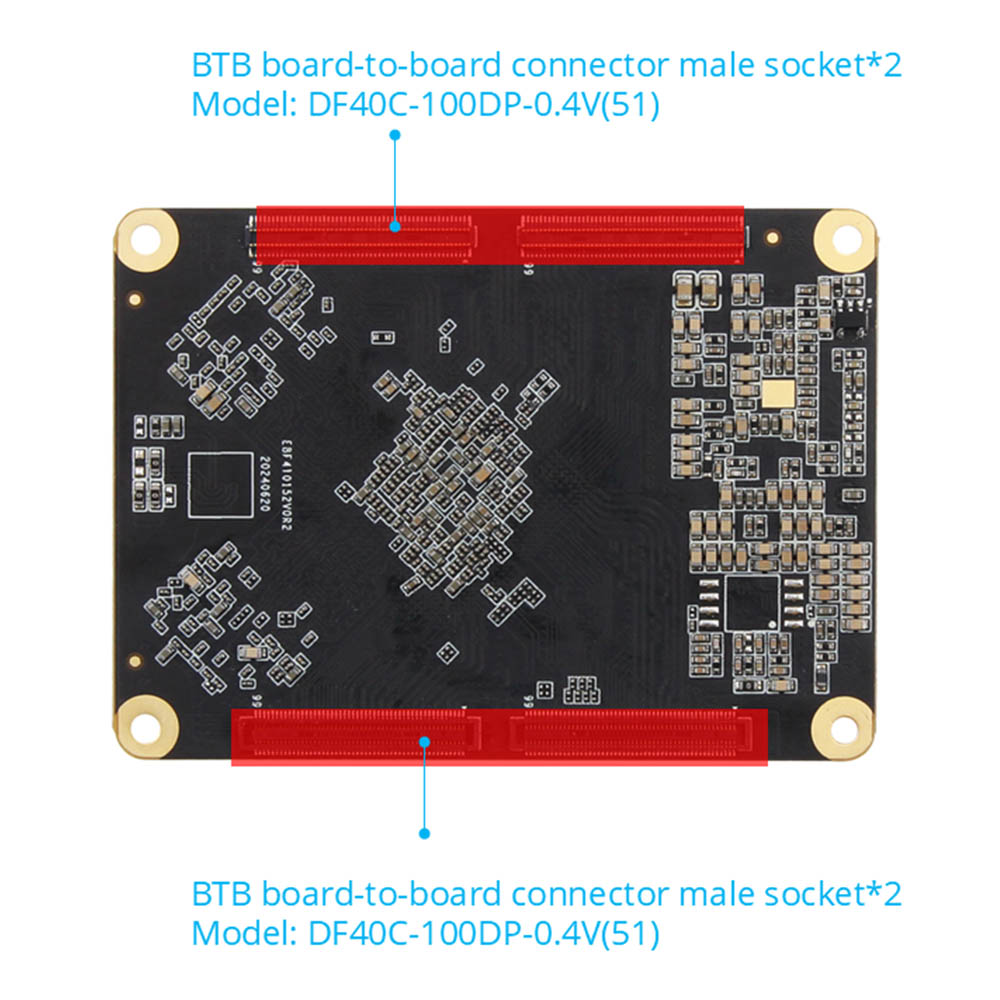

● Конектор: Машки конектор: DF40C-100DP-0.4V (51) Femaleенски конектор: DF40C-100DS-0.4V (51)

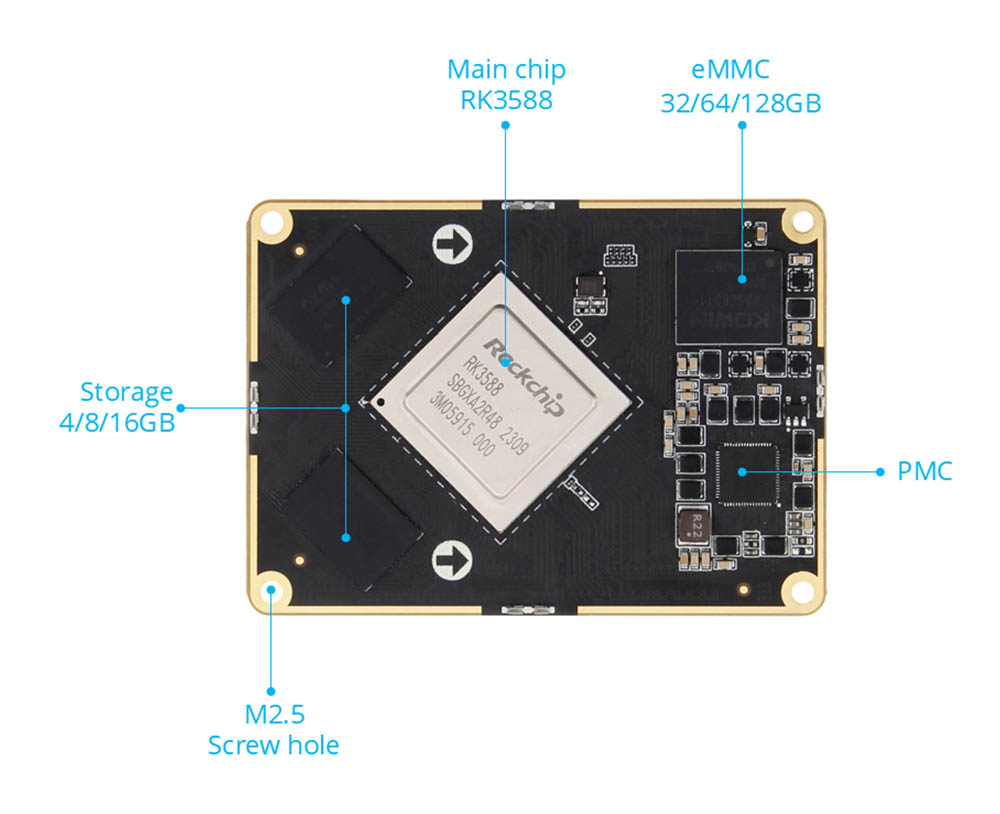

● Главен чип: RK3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, 6Tops Компјутерска моќ) BTB води до 400 пина, растојание од 0,5 мм, доведува до сите i0
● Меморија: 4/8/16 GB, LPDDR4/4x
● Складирање: 32/64/128 GB. ЕММЦ
● Конектор: Машки: DF40C-100DP-0.4V (51) Femaleенски: DF40C-100DS-0.4V (51) (51)

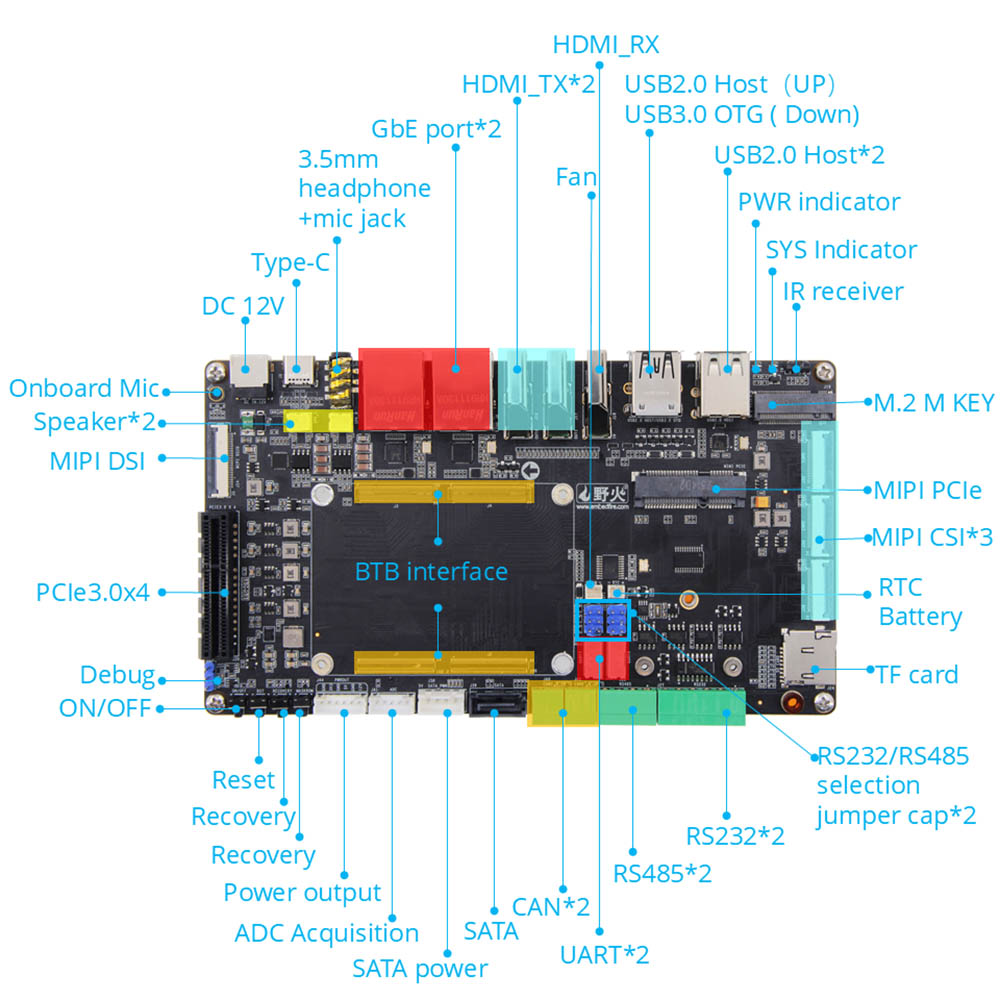

● Интерфејс за напојување: 12V@2A DC влез, DC интерфејс*1; Интерфејс за излез на електрична енергија*1

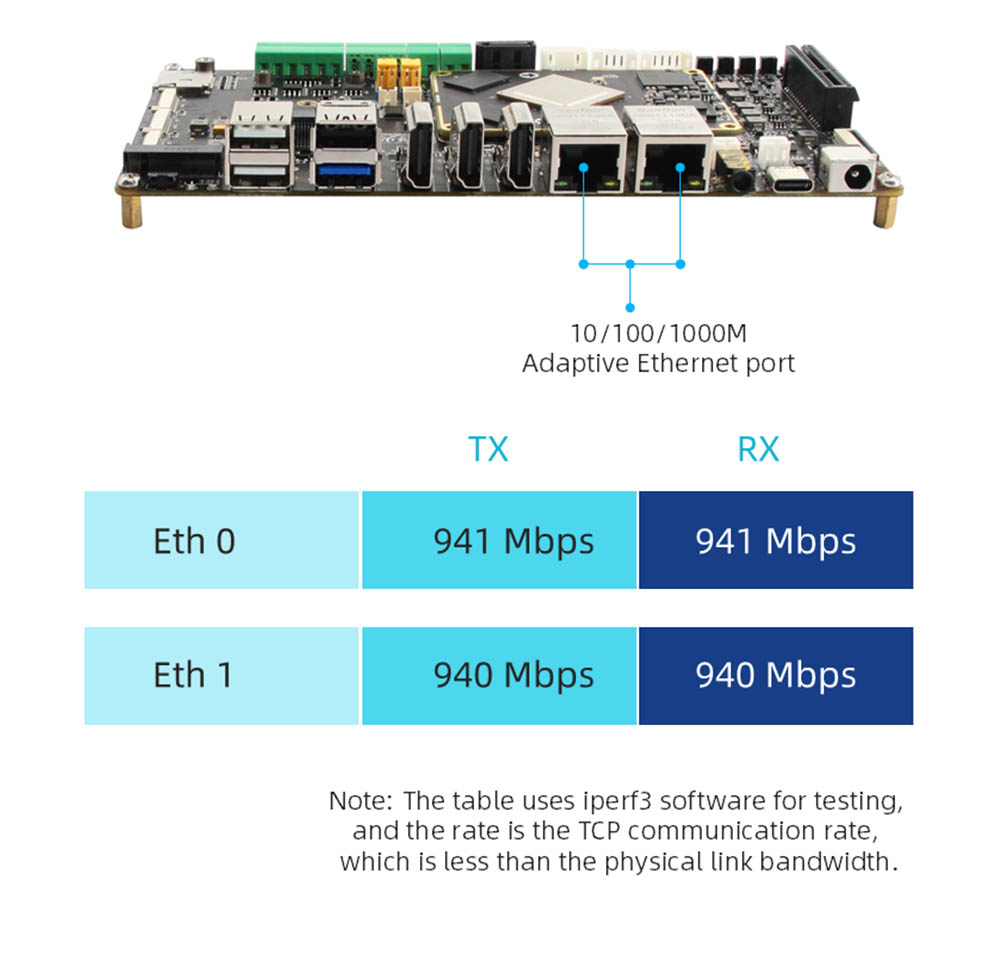

● Ethernet: Gigabit Network Port*2, Поддршка 10/100/1000Mbps Стапка на пренос на податоци
● hdmi: hdmi12.0 влез*1, до 3840x2160@60fps; HDMI2.1 Излез*2, поддржува повеќе екрани со други екрани, максимална резолуција 7680x4320@60Hz (8K резолуција)
● MIPI-DSI: Интерфејс на екранот MIPI*2 (предниот*1, грб*1), може да се вклучи во екранот MIPI од пожар, поддржува повеќе екрани со други екрани; единечна MIPI режим Максимална резолуција 1920*1080@60Hz

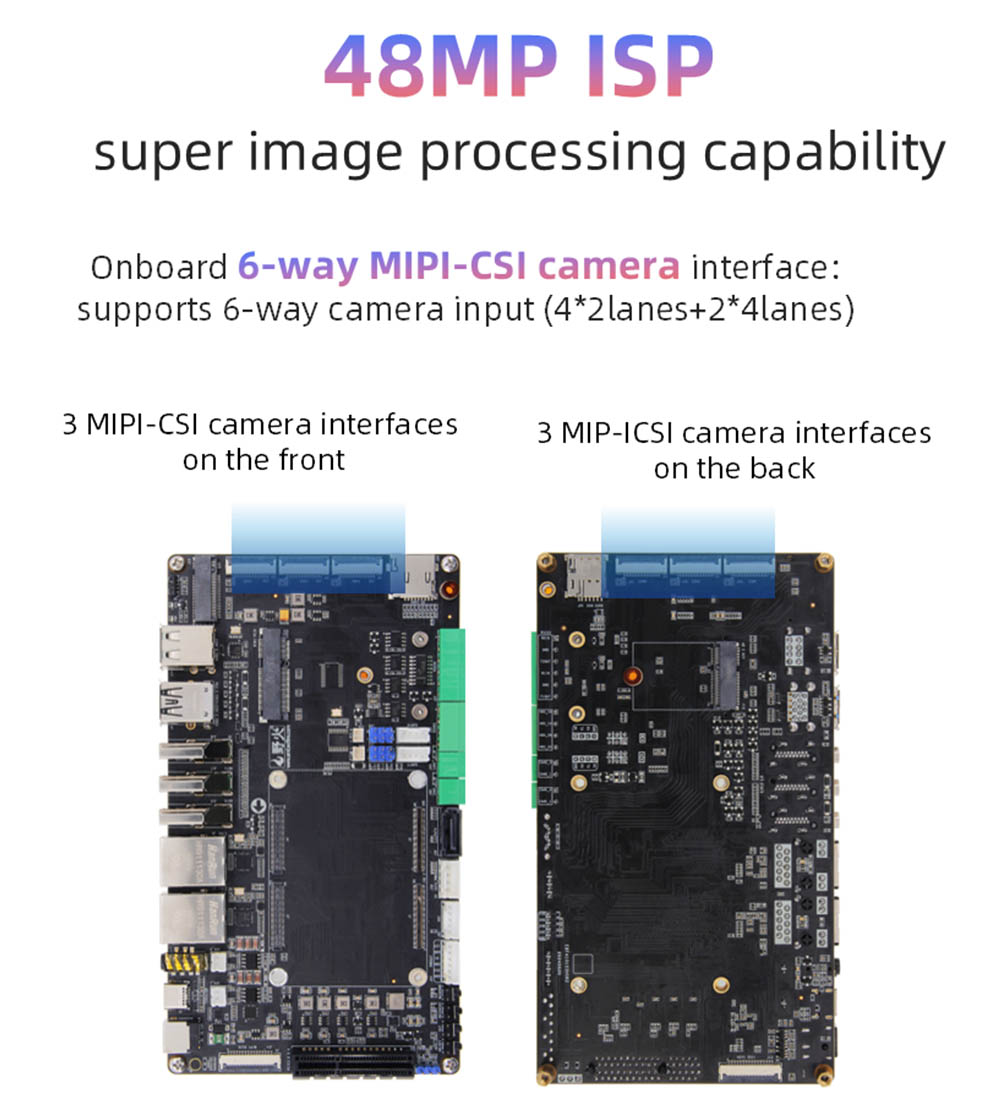

● MIPI-CSI: Интерфејс MIPI камера*6 (предниот*3, грб*3), може да се вклучи во MIPI камера MIPI
● USB2.0: USB-HostType-A интерфејс*3
● USB3.0: USB-OTGTYPE-A интерфејс*1; Интерфејс Тип-Ц*1, може да се користи за горење на фирмверот, го поддржува протоколот DP1.4

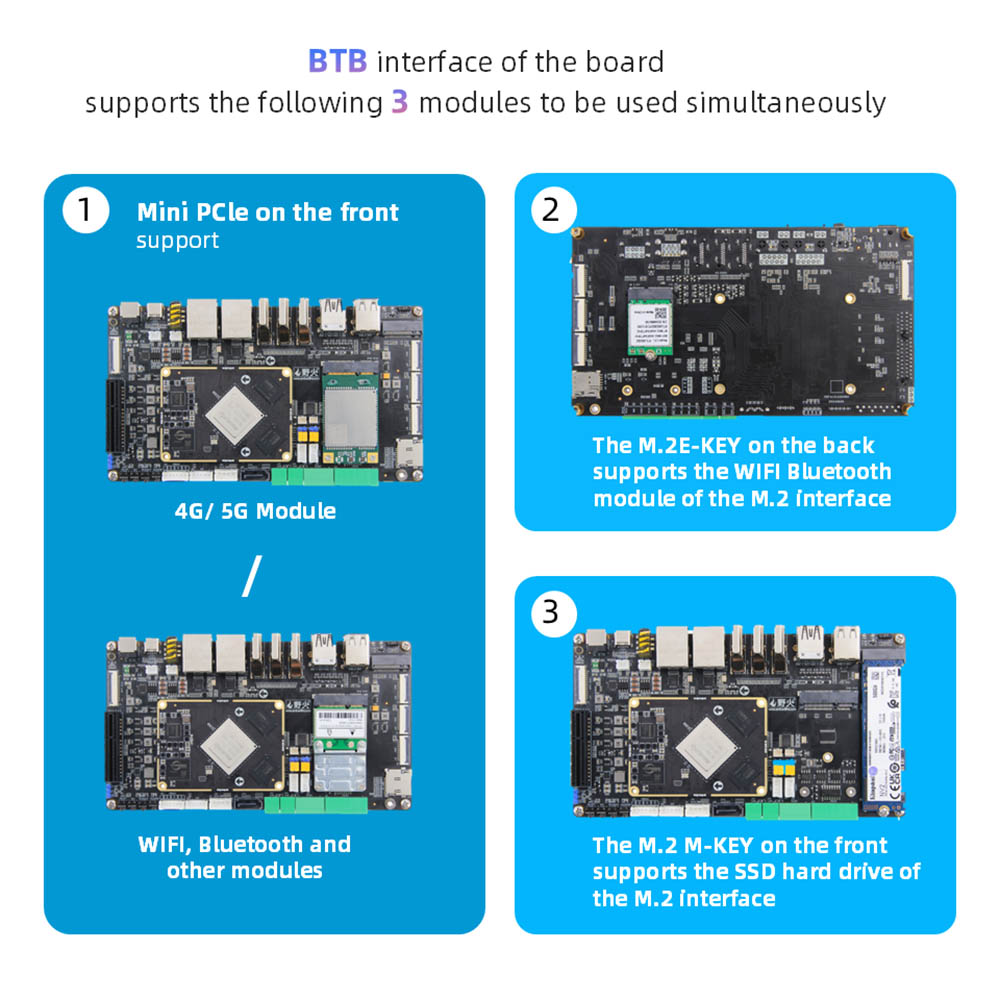

● PCLE интерфејс: Mini-PCLE интерфејс*1, може да се користи со мрежна картичка со целосна висина или половина висина WiFi, 4G модул или друг модул за интерфејс Mini-PCLE: PCLE3.0x4 интерфејс*1
● М.2 Интерфејс: M.2EKEY Интерфејс*1, го поддржува модулот за безжична мрежна картичка M.2 E-Key; М.2 М Клучен интерфејс*1, поддржува M.2 M-Key PCLE3.0*4LANES спецификација 2280 Хард диск
● држач за картички TF: држач за картички Micro SD (TF)*1, поддржува систем за подигање на картички TF, до 512 GB
● држач за SIM картичка: држач за SIM картичка*1, функцијата SIM картичка треба да се користи со 4G модул
● SATA интерфејс: стандарден интерфејс SATA*1; Интерфејс SATA Power*1, поддржува излез од 12V
● Може: може*2
● ADC: интерфејс за стекнување ADC*1
● Сериско порта за дебагирање:
● Сериски порта за дебагирање*1 (UART2), стандарден параметар 1500000-8-N-1; Сериско пристаниште UART*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
● RS485*2 (UART4 & UART7); Интерфејс за селекција на скокач RS232/RS485*2
● Аудио: Микрофон на одборот*1; Интерфејс на звучникот на SPK*2, може да го поврзе излезот на слушалките за напојување со 3W + Влез на микрофон 2-во-1 интерфејс*1
● Копче: копче за вклучување/исклучување*1; Копче за маскирање*1; Копче за обновување*1; Копче за ресетирање*
● ЛЕР: Индикатор за моќност*1; Индикатор на системот*1
● Инфрацрвен приемник: Поддршка за инфрацрвена функција за далечински управувач
● RTC: RTC приклучок за напојување*1
● Интерфејс на вентилаторот: Инсталација за поддршка на ладење на вентилаторот 5V или 12V
● AI Edge Computing ： Паметна безбедност ， паметен транспорт ， паметен град, видео аналитика.
● Индустриска автоматизација: PLC контрола, машинска визија.
● Роботика: Автономна навигација со AI-напојување.
Applications апликации во возилото ： Систем за забава во автомобилот, систем за навигација во автомобил.
● Дигитална сигнализација: 8K рекламирање со повеќе екран.
● Медицинска опрема: Медицински ендоскопи, системи за ултразвук за слики
