ThisRK3568 табла за табла матична плоча (интерфејс BTB) може да се користи како компјутерски табла со високи перформанси и вградена матична плоча за приказ, контрола, мрежно пренесување, складирање на датотеки, компјутери на работ и други сценарија.
Using RockchipRK3568 (commercial grade)/RK3568J (industrial grade) as the main chip, it adopts 22nm process technology, with a maximum frequency of 2.0GHz, integrated quad-core 64-bit Cortex-A55 processor and MaliG522EE graphics processor, supports 4K decoding and 1080P encoding, supports dual-frequency display, built-in independent NPU, може да се користи за лесни апликации за вештачка интелигенција.
Обезбедете различни комбинации на меморија и складирање за да изберете, балансирана конфигурација на хардвер на одборот, широк спектар на апликации
Вградената независна компјутерска моќ NPU може да достигне 1-топ (3568J е 512MAcNPU), може да се користи за лесни апликации за вештачка интелигенција.
Има висока интеграција и богати интерфејси за експанзија, и е опремена со двојни порти на Gigabit Ethernet, HDMI, EDP, 5Minipcle, SATA, M.2, USB3.0, USB2.0, интерфејс на екранот MIPI, интерфејс MIPI камера, аудио интерфејс и други перифери, што може да даде целосна игра за перформансите на процесорот.
Официјално ги поддржува мејнстрим Андриод 11, дебаин, слики на оперативниот систем Ubuntu и може да се примени на различни околини за апликации.
Комплетно отворен извор, обезбедување официјални упатства, комплетни пакети за развој на возачот на SDK, шематика на дизајн и други ресурси, лесно можете да започнете без мртви краеви.
1. Подготвени за употреба, поддржува повеќе оперативни системи, без разлика дали е развој или забава, може лесно да се задоволи!
2. Двојни интерфејси на гигабит Етернет, Поддршка за динамична регулација на напон
3. Вграден независен NPU, компјутерската моќ може да достигне 512MAC/1TOPS
Поддржува преклопување со еден клик на моделите на мејнстрим архитектура, може да се користи за лесни апликации за вештачка интелигенција
4.
5. дисплеј со двојни екран, високо-дефиниција и преносен
Поддржете го дисплејот со двојни екран, поддржувајте до 4K60 рамки + 1080p60 рамки Излез на слика во исто време
Со богати интерфејси за експанзија за задоволување на различни надворешни потреби

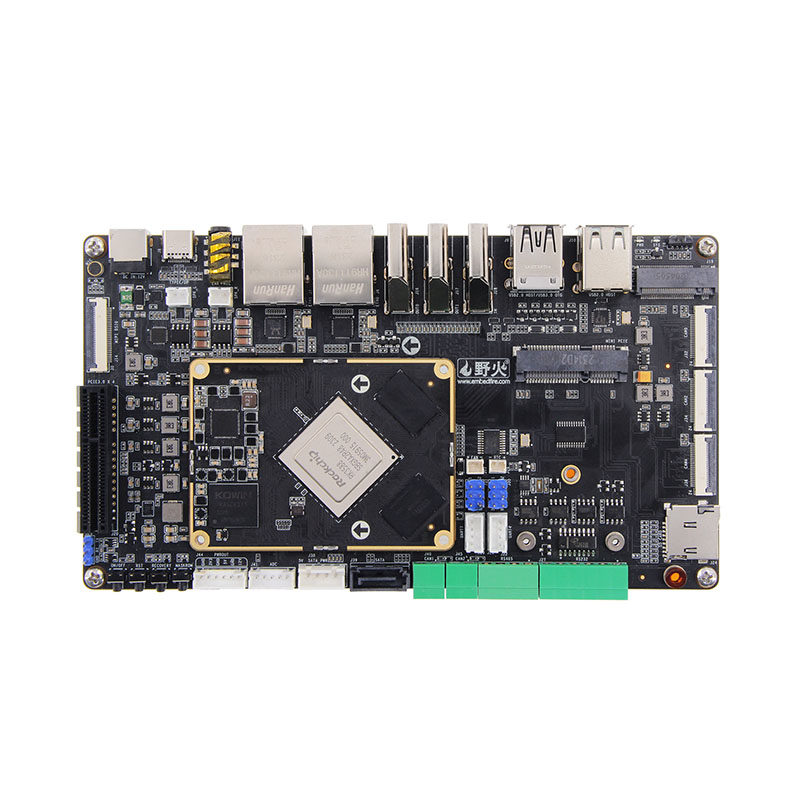

Оваа матична плоча се состои од RK3568/ RK3568J Core Board+ Baseboard со форма на табла до табла. Значи, основната табла е компатибилна со нашата основна табла RK3568/ RK3568J и RK3566/ RK3566J Core Board.
Конектор: Машко: SGDBM-05-80P-H10 Femaleенски: SGDBF-05-80P-H30

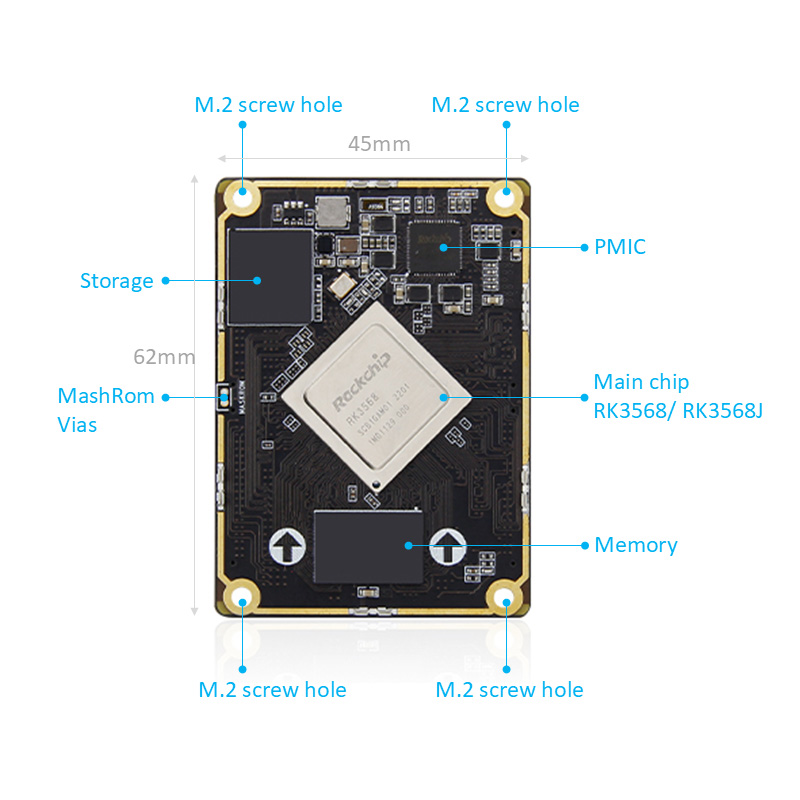

Главен чип: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)
IO: BTB доведува до 320 пина, растојание од 0,5 мм, доведува до сите i0
Меморија: 1/2/4/8 GB, LPDDR4/4x, 1560MHz
Складирање: 8/32/64/128 GB, EMMC
Конектор: Машко: SGDBM-05-80P-H10 Femaleенски: SGDBF-05-80P-H30
Интерфејс за напојување: 12V@1A (1A и погоре) DC влез, DC интерфејс
Етернет: 10/ 100/1000m Адаптивна порта за етернет*2
HDMI: HDMI2.0 интерфејс на екранот, поддржува дисплеј со двоен екран, максимална резолуција 4096*2160@60Hz
MIPI-DSI: Интерфејс на екранот MIPI*2, може да се вклучи во екранот MIPI на Wildfire, Поддршка на дисплеј со двоен екран: Единечен режим MIPI Максимална резолуција 1920*1080@60Hz
MIPI-CSI: Интерфејс MIPI камера*2, може да се вклучи во камерата IMX415/OV8858
EDP: EDP1.3 Интерфејс на екранот*1, интерфејс EDP Touch*1; Поддржете го дисплејот со двојни екран
USB2.0: Интерфејс Тип-А*3 (домаќин); Интерфејс Тип-Ц*1 (OTG), за интерфејс за горење на фирмверот
USB3.0: Интерфејс Тип-А*1 (домаќин)
М.2 Интерфејс: M.Key Type Solid State Drive, PCLE3.0*2 ленти; може да се вклучи во 2280 спецификација на Specification NVME Solid State Drive
Интерфејс PCLE: Mini-PCLE интерфејс, може да се користи со мрежна картичка со целосна висина или Half висина WiFi, 4G модул или друг модул за интерфејс за мини-PCLE
Држач за SIM картичка: Функцијата SIM картичка треба да се користи со 4G модул
Интерфејс SATA: стандарден интерфејс SATA*1; Интерфејс за напојување SATA*1, поддржува излез од 12V
Може: може*2
АДЦ: интерфејс за аквизиција на АДЦ*1
Сериска порта: Сериски порта за дебагирање*1 (UART2) Стандарден параметар 1500000-8-N-1; LVTTL Сериска порта*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)
Носител на картички TF: Поддржува микро SD (TF) систем за подигање на картички, до 512 GB
Аудио: аудио излез, држач за аудио 3,5 мм*1 (зелена); Аудио влез, држач за аудио 3,5 мм*1 (црвена); Интерфејс на микрофон на микрофон*1 интерфејс на звучникот SPK*1, може да го поврзе звучникот за напојување 1W
Копче: копче за напојување; копче за ресетирање; Копче за обновување
Инфрацрвен приемник: ја поддржува функцијата за инфрацрвена далечинска контрола
RTC: RTC приклучок за напојување*1
Интерфејс на вентилаторот: Поддржува инсталација на 5V вентилатор за ладење
